STNセルかしら

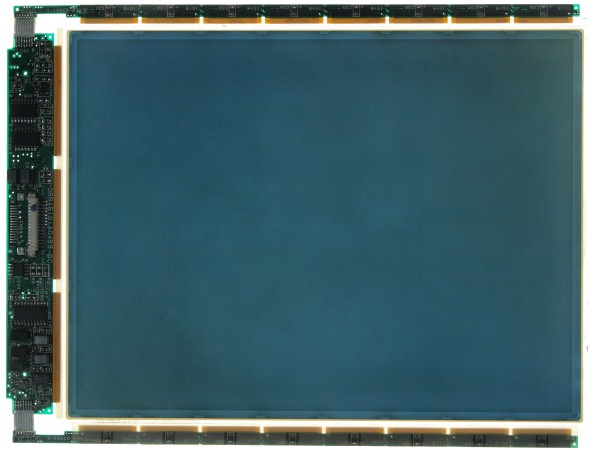

そのあたりに転がっていた昔の液晶パネルをのぞいてみたら、どうも単純マトリックスのようである。

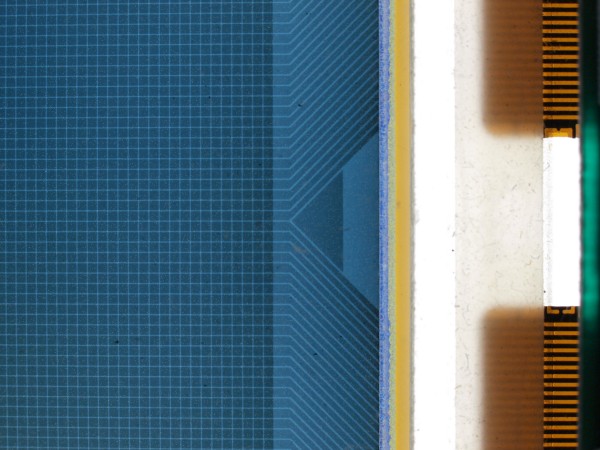

拡大して見ても、トランジスタがついている様子がないのである。電極の数からして、多分、TNではなくSTNなんだろうと思うけれども確証はない。

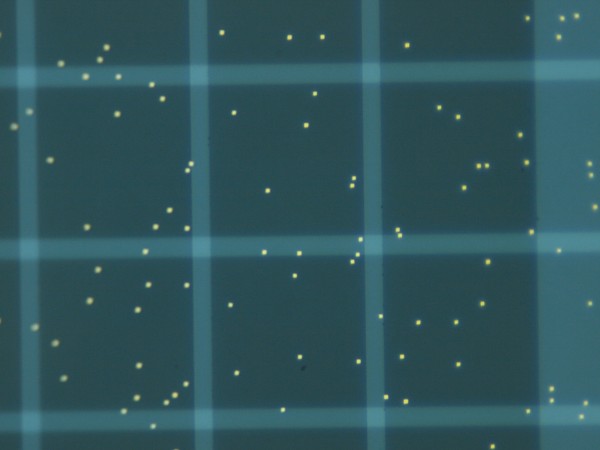

20倍の長作動対物レンズをオリンパスの65-115中間リングに取り付けて撮影してみた。鏡筒長があっていないので、倍率も低いし収差も出ているはず。

明るく見えているツブツブは、セルの厚さ調整するビーズだろうと思う。明るく写っているということは、コントラストの低下を引き起こす元になっているということだ。
最近のディスプレイを見ても、こんなビーズはないし、電場がかかっていない状態では、もっと真っ暗になる。昔のパネルを見ることによって、最近の進歩を実感した次第。
