分解能の波長依存

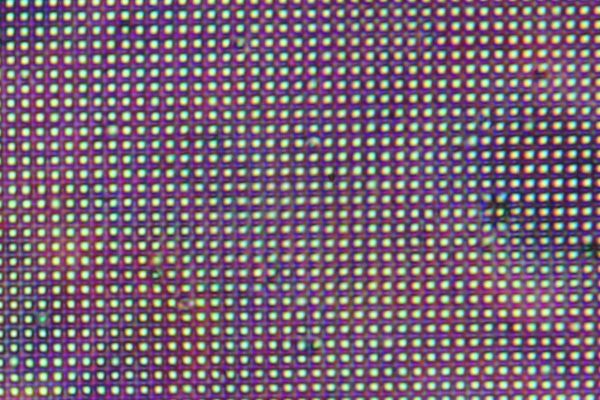

プラスチックのクロス回折格子を顕微鏡でのぞく

下の画像を横幅600に縮小すると、縞が見づらいので、これは1200幅を切り出して1/2にしている。

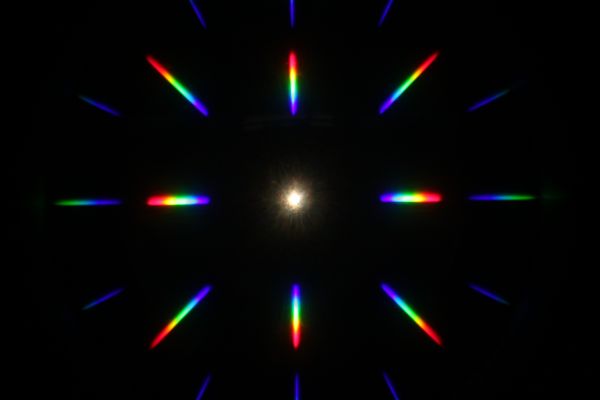

この時、ベルトランレンズを入れると

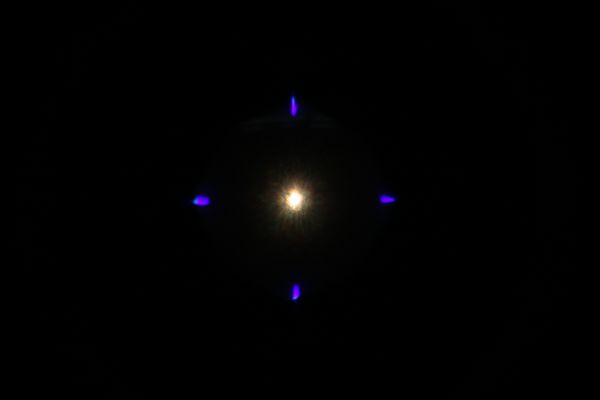

が見える。ここで、対物レンズの絞りを絞っていってコノスコープ像を

にする。1次の回折の青は見えるけれど、赤は切れた状態だ。

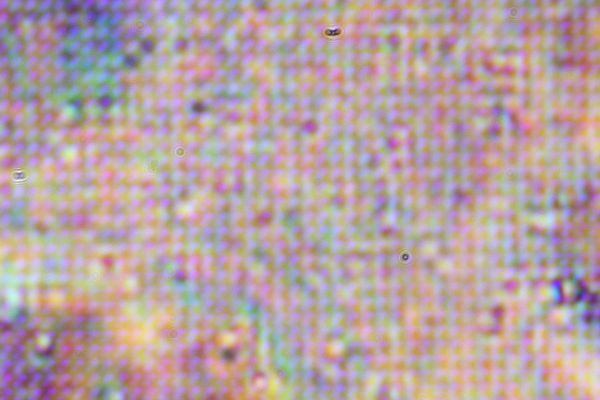

そして、ベルトランレンズを外した画像は

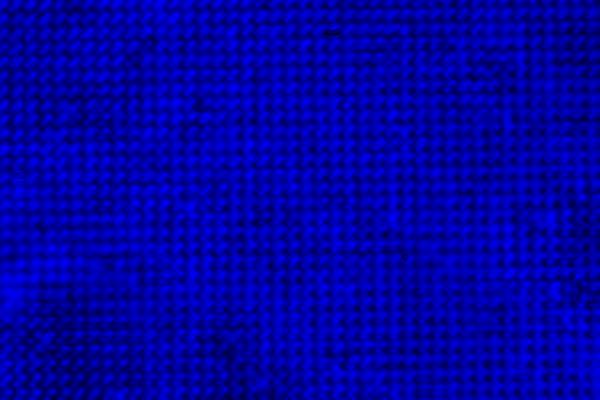

で、うっすらと格子の構造が見える。フィルム時代だったら、この先の操作は簡単ではなかったのだけれど、今なら、普通の画像ビューアーで、R、G、B画素だけの画像を見ることが出来る。のでやってみた。上からRGBである。



短波長ほど分解能が高くなっているのが実感できる。
