たらりん

ご近所さんかが、LWDコンデンサの写真を見て、光学系の調整が完璧でないと教えてくれた。おもわず、たらりんと冷や汗が出てきた。どこで分かったのかを訪ねたら、視野絞りの像の上下の色滲みとのこと。
可能性としては
ステージ系の曲がりか、コンデンサ系の曲がりか光源フィラメントの位置がずれている
ことが考えられるらしい(それ以外にアーム変形という考えたくないものもあったけれど…)
というわけで

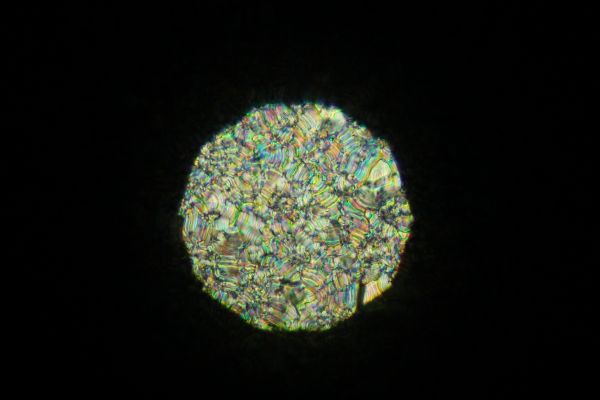

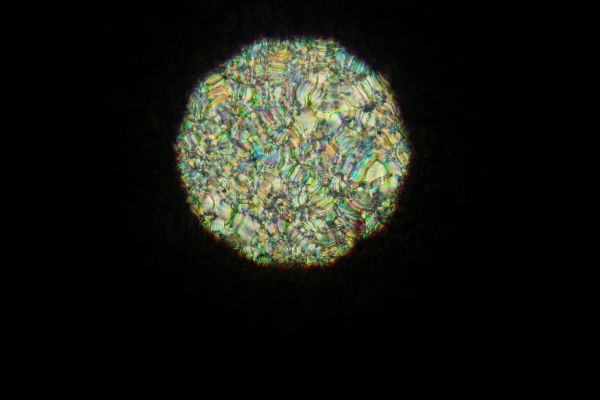

普通の状態からステージを押してたわめてみた

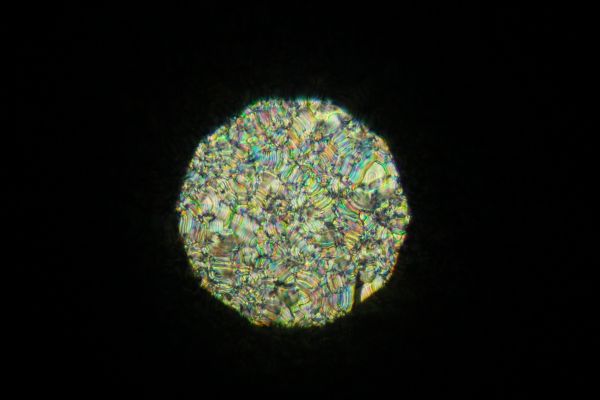

続いて、コンデンサを押してずらしてみる

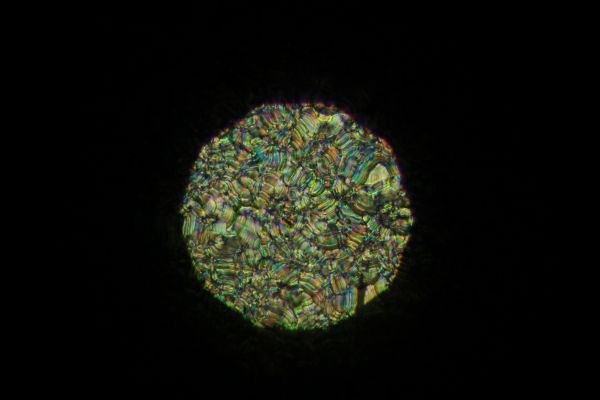

今度は、ランプの調整



なかなか微妙なのだけれど、ランプの調整で上下で色のにじみを逆にできるっぽい。
とりあえず、一番安直な理由ということにして心を落ち着けようかと思案中。
それにしても、液晶屋さんに比べて生もの屋さんは分解能命だから、画像にシビアだなぁと改めて実感した。
