コノスコープ画像のサイズ

ライトの位置を少し調整したら、コノスコープ像の明るさがだいぶ均一になった

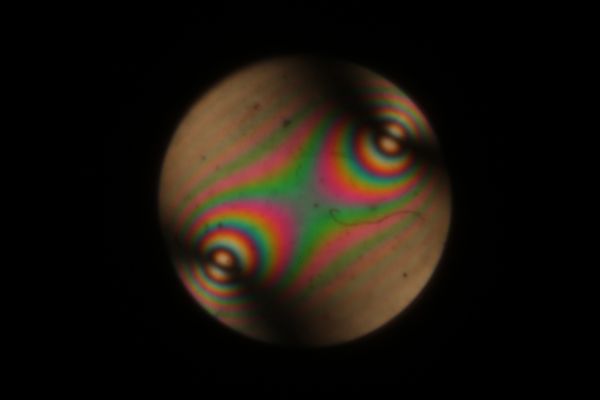

像が大きすぎて、撮像素子面からはみ出してしまっているのだけれど、コノスコープ像の大きさは、対物レンズのNAに応じて大きくなり、倍率が大きくなると逆に小さくなる。同じ40倍の対物でもNAが小さい物だと

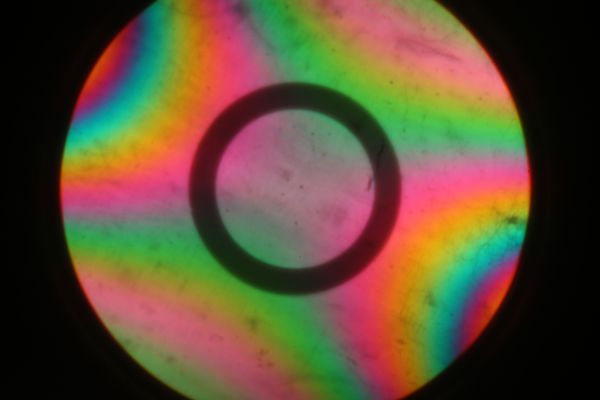

となり、NAはさらに小さいのだけれど、20倍の対物だと

となる。真中に見える黒いリングは、位相差のリング。

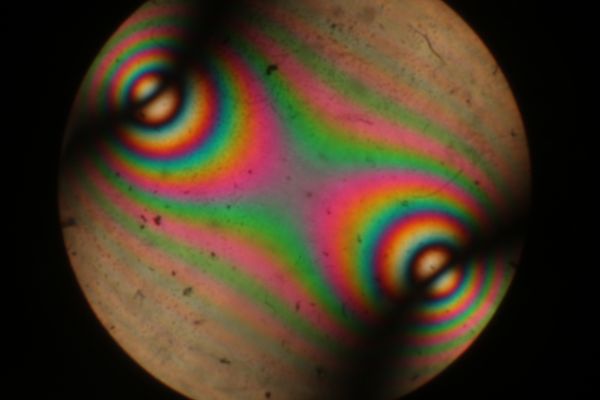

ドライの100倍のレンズがなかったので、とりあえず、鏡筒長210用の100倍のドライをつけてみた

残念ながら、ピントの調整範囲の外側で、像が甘い。プロジェクションレンズを離して設定すると、だいぶピントがあうのだけれど像が大きくなってしまう。

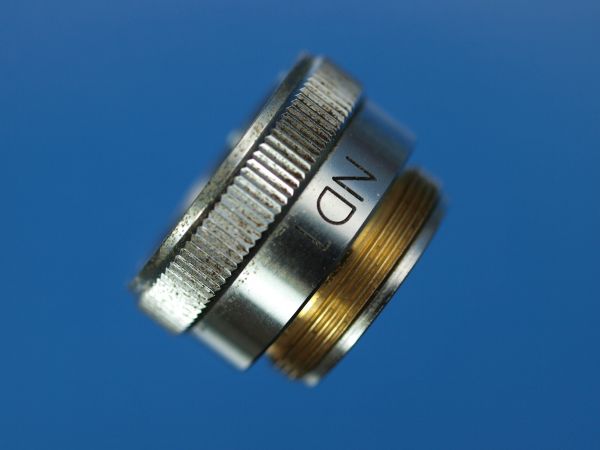

ふと、思いついて、このまえ、顕微鏡についてやってきた、中間NDリングを使ってみることにする。

その結果

とだいぶピントが改善できた。悪くないかもしれない。
