LEDテープライトを使ったライトセーバー(3)

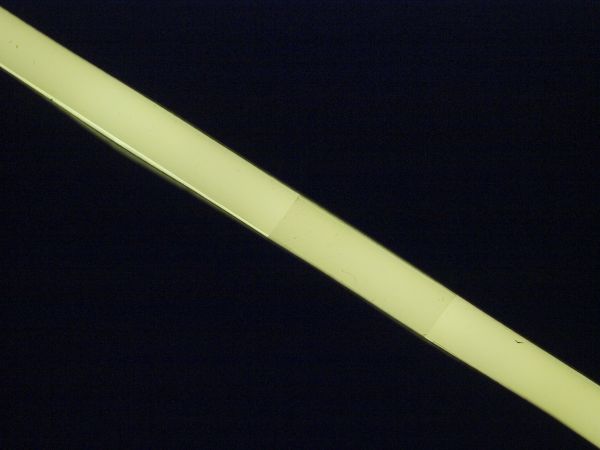

これが昨日の撮影に使ったライトセーバーの発光部分。右下に微妙に筋が見えるのが、メンディングテープ部分。外して作り直すことにした。使う部品は

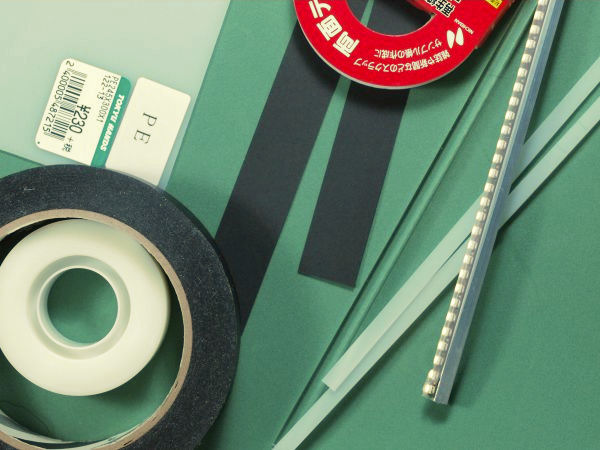

左上のPEと記してある板は拡散板。5mm幅に切った物2本が右側のLEDライトの下。LEDライトは5mm書くのアルミ棒に取り付けた状態。その左側が5mm角のアクリル棒。そして側面に張るための幅2cmにした黒い紙。あとは両面粘着テープと、メンディングテープとmtテープ。

LEDテープライトにアクリル棒、その先に2枚の拡散板を置き、外れないように両端をメンディングテープで仮止めした後に、全体をメンディングテープで抑える。

上から見ると、もはやLEDの個々のランプは見えなくなっている。
続いて側面に両面テープを貼って

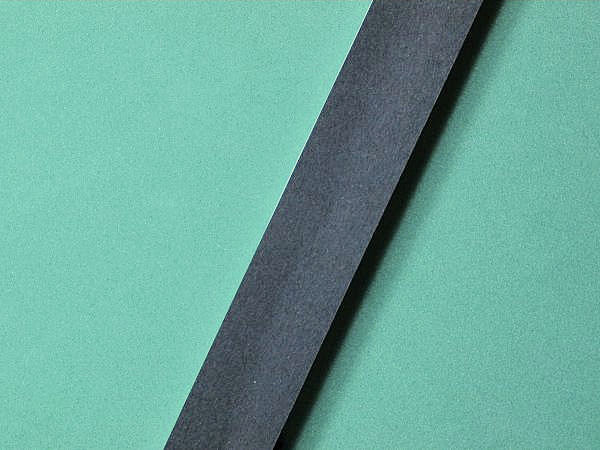

そして黒いテープを貼る

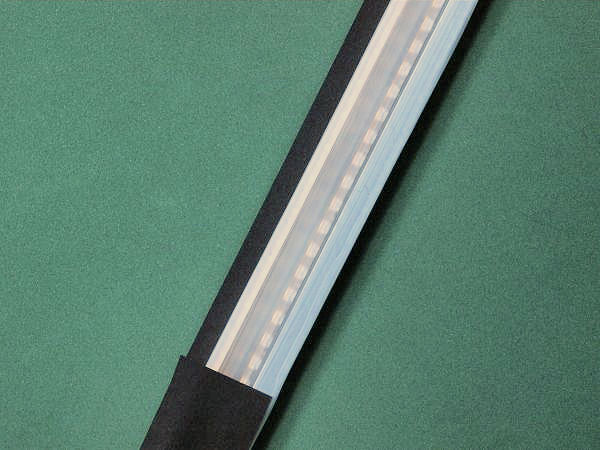

裏側は

だけれど、こちらにもテープをはって完成。

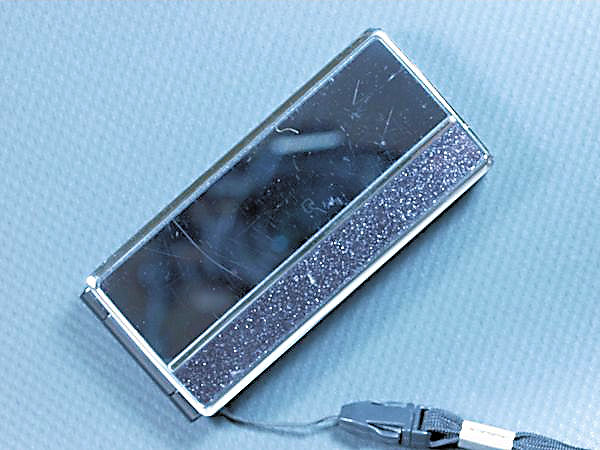

撮影対象は昨日と同じガラケー。でも、今日は真俯瞰。普通に写すと

とカメラが写り込む。それが

となる。中心が暗いのは、やはりライトセーバーがレンズの前を横切る時にレンズに入る光が減るため。振り方を変え、露出を多めにすると

と多少は目立たなくなる。
現時点で幅は5mm強だけれど、奥行きが2cmくらいあるので、それが傾くと幅が拡がってしまう。もう少し奥行きを狭くする工夫が必要かも知れない。
