電卓の液晶ディスプレイから偏光板を外してみる

諸般の事情で電卓の内部構造の解説をすることになりそうだ。
で、普通の電卓を一つ分解してみている。

電卓の解説といっても、様々なところがあるわけだけれども、とりあえず、液晶セルのあたりを眺めることにした。
液晶セルの前面には偏光板が貼ってあるので、まずはそれを外してみる。

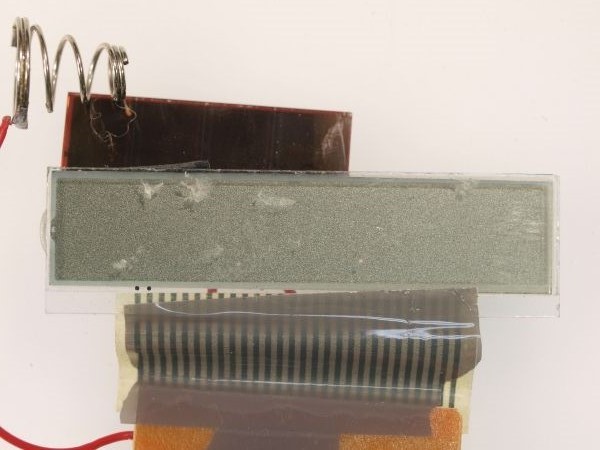

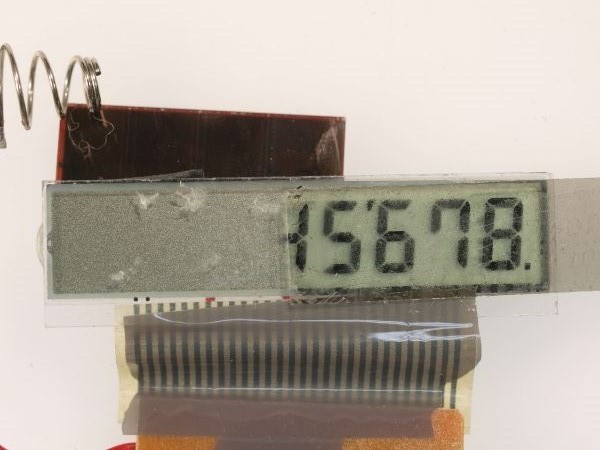

この写真、何も写っていないけれど、液晶自体は数字を出しているはずだ。外した偏光板を半分乗っけると

確かに文字が見えるようになる。全部乗っけると元通りになる。

右下が掛けているのは、この部分を斜めに偏光板を切ったため。なぜ切ったかというと、裏表においたときに、裏表であるのが分かるように。裏表にすると

黒白が反転する。
