ezSpectra 815Vの表示最大値にたいする検出器余裕量と、透過スペクトルの閾値

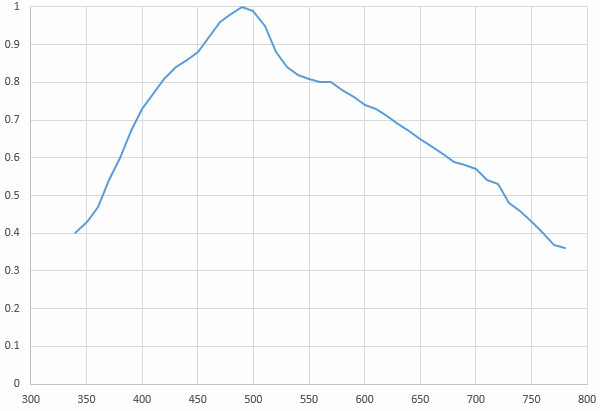

前のエントリーではハロゲンランプのスペクトルを検出器の生出力に変換した図をしめした。検出ユニットの感度分布は浜松ホトニクスのカタログから拾って作ったものだ。

この分布図を見ると、490nm付近が感度最大で、ハロゲン光でのスペクトルが最大だった長波長側では4割程度に落ちている。ただし、この感度分布は、回折格子の回折効率の波長依存性も含まれたもので、光検出素子自体の波長感度特性は、この図とは異なることは注意しておく必要がある。

700nmあたりは、最大感度の5割強程度。自動露光時間調整の250msの倍の500msあたりから700nmの飽和が始まったのが納得できるところだ。

感度分布を眺めていると、ezSpectra815Vのスペクトルの縦軸の目盛りは、相対感度が最大の波長での飽和値を元に設定しているであることが予想できる。そこで、どの程度の余裕をもって最大目盛り設定しているか、確かめてみることにした。

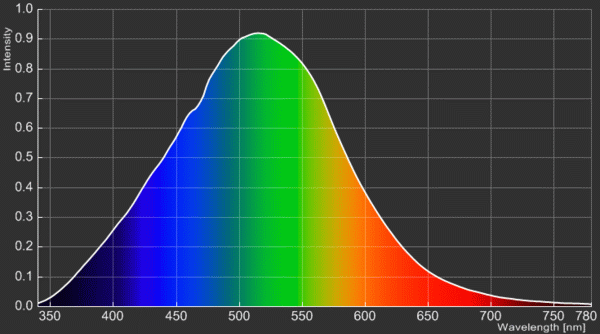

フィルターを組み合わせて、500nmあたりに最大強度が来るように調整する。この時点で自動露出をすると、露光時間はほぼ50ms。

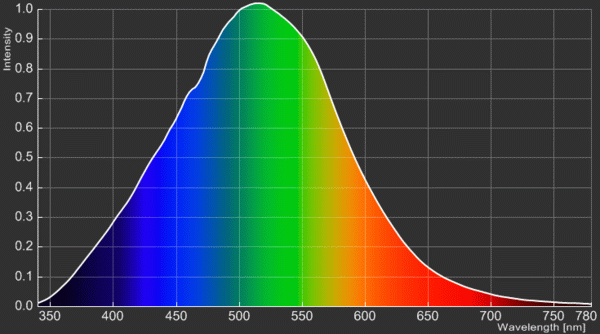

露光時間を56msまでふやすと、500nmあたりの値が1になる。

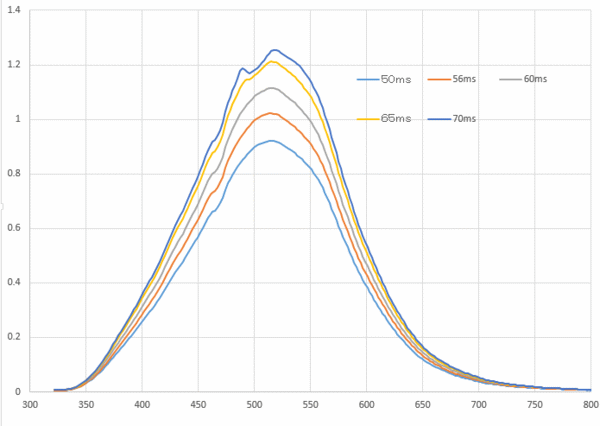

露光時間60msではまだスペクトル形状は乱れていないのだけれども、65msにすると500nm付近にへこみが生じる。56msで最大値になっていたことを考えると、15%程度の余裕を見込んだ設定になっているようだ。


eZSpectra815Vの透過モードでは、参照光の強度が弱い部分は測定範囲対象外となる。どの程度まで強度が落ちると測定範囲から外れるのかを荒く見積もってみた。

前のハロゲンでの吸収スペクトル測定では露光時間250msの時に415nmが境になっており、この波長での発光スペクトルの強度は9.4%程度。浜松ホトニクスのデータから相対感度を拾うと、約0.79。上に記した、フルスケールに対する15%程度の余裕も考えると、この時のこの波長での信号の生強度は6%程度。他の波長では5%程度の値がでてきており、だいたい、5~7%あたりに閾値があるようだ。
