ezSpectra 815Vに拡散板をつけてみる

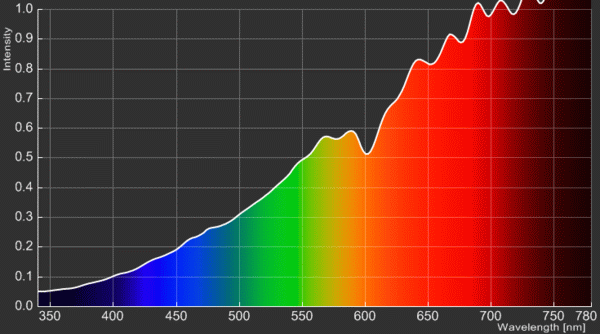

ezSpectra 815Vでハロゲンの光を直接測定すると、スペクトルが凸凹になる。
ezSpectra 815Vに拡散板をつけてみる_c0164709_08013564.gif

前のエントリーで示したように、凸凹の位置は入射角度に依存しており、NA0.22の光をきちんと入れれば、この凸凹はなくなることが期待される。

ただ、NA0.22の光学系を組むのは結構面倒だ。通常の分光器では、レンズによる色収差を嫌うので、光学系は鏡で組んである。反射光学系でNA0.22をくみ上げるのは容易ではない。まあ、実用上は、それなりの性能のカメラレンズを持ってくれば、大丈夫と思うのだけれども、それでもレンズと815Vの位置はきちんと合わせなければならない。815Vをふらふらと持出して分光遊びをするのには、あまり妥当ではない組合わせだ。

楢ノ木技研さんのWebには拡散板で凸凹が改善するという記述がある。そして、分光器のスペクトル範囲を考えて、石英ガラスの拡散板が紹介されているのだけれども、光学屋さんに石英拡散板を発注するのは敷居が高い。というわけで、短波長側の吸収は考えずに、プラスチック拡散板をつけてみることにした。用いたのは、MWSさんで紹介された光栄堂さんのEB-04。蛍光が出るらしいんだけれども、まあ、タングステンランを光源としているなら、紫外は弱いから影響は少ないだろうと思う。

拡散板を入れると、スペクトルはだいぶなめらかになった。
ezSpectra 815Vに拡散板をつけてみる_c0164709_08014023.gif


まだ凸凹が、特に長波長側に残っている。楢ノ木技研さんで使っている光学系と同一にならない限りは微小な凸凹は残るはずで、完全に消滅させるのは困難だろうと思うけれど、まあ、この程度だったら、普通の測定で大きな過ちはしないで済むだろうと思う。
