カラーコンパスPCFの飽和値について

カラーコンパスPCFは12ビットのA/Dを使っている事になっているが、表示されるグラフの最大値は4100程度であるにも関わらず、各波長の強度データは小数点以下の数値がある。この点は、前に記したように、本来は、整数波長ではない横軸を整数波長毎の値にするときの補間計算により生じた物なのだろうと思える。

ただ、ダークが800程度あるにも関わらず、ダークを引いた値の強度データが3300を平然と超えるのは腑に落ちない点であった。差引き後の値が3300より大きくてもスペクトルが歪まないのなら、信号強度の最大値は4095ではなく、より大きな値でなくてはならないからだ。

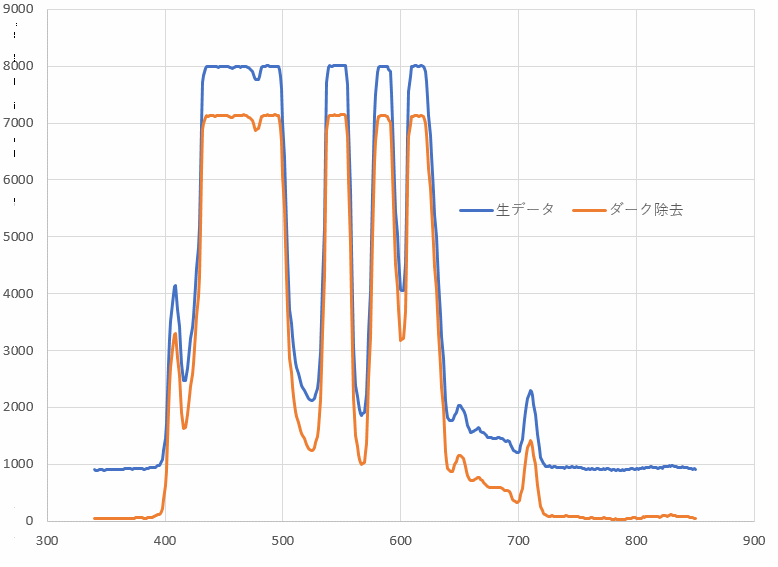

そこで、わざと露光時間を長くして、スペクトルの所々が画面を超えるような状況の測定を行った。ダークを引いていないものでは、飽和値は8000程度となっている。一方、ダークを引いたものは、最大値が7200程度で、8000からダークの800程度の値を引いたところで飽和している。


この結果を見ると、カラーコンパスPCFの飽和レベルは、8000程度であることになるのだけれど、そうなるとA/Dが12ビットであることや、ホワイトの初期値を4095としていることなどとの間に齟齬が生じてしまう。8000までの値を扱うなら13ビット欲しいはずで、それを12ビットで処理していたら、強度は2単位での変化となってしまう。

まあ、分光器の使い勝手としては、フルスケールを超えたとたんに信号が飽和するよりも、ある程度の余裕があった方が有難いのはたしかではある。でも、フルスケールの倍まで余裕があるとなると、少しばかりだまされた気分となる。何しろ、現状では4000を11ビットで扱っていることになるので、最小分解能は1/4000ではなく1/2000とA/Dからの思い込みの半分になってしまっているのだから。
