少し違う

ホットステージを使う場合は、超長作動の対物レンズが必要になるのだけれど、当然のように、コンデンサの方も長作動のものが必要となる。ところが、ニコンさんの正立用の長作動コンデンサの作動距離は10mmしかない。某M社のホットステージも、自作のホットステージも試料面まで15mm程度はあるので、作動距離が足りない。米国の液晶研究者が起こした企業さんでは、作動距離が20mmでニコンにもオリンパスにも装着できるコンデンサを売っているのだけれど、新品は手に届く値段ではないし、ネットオークションに出てくるのは見たことない。こんな話を顕微鏡に詳しい人に話したら、ニコンの倒立顕微鏡用の長作動コンデンサが正立にも装着可能と教えてくれた。
幸い、こちらはネットオークションにも出ることがあるので、入手して便利に使っていたのだけれど、当然のように予備が欲しいなぁと思っていたら、少し前にオークションに出ているよと教えてもらって、めでたく2つめが手元にやってきた。

眺めると、一方はPhase Contrastで、新しく来たのはPhase Contrast-2。違いは何かと眺めてみると初代はPh-LからPh-3とO、Aのターレットだけれど、2代目はOがなくなってPh-4がついていた。それ以外に、位相差の部分を眺めてみると

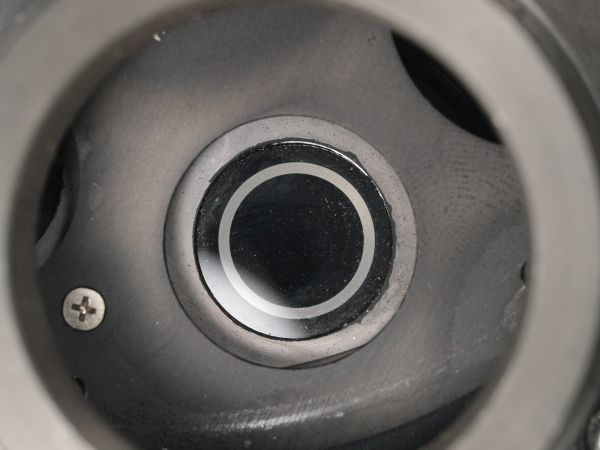

初代が完全なリングなのに対して、2代目名は

3カ所の支えが着いている。少し角度をかえると、2代目は

リングの間には何もなく穴であるのに対して、初代は

ガラス板に遮光板が取り付けられた構造になっている。
比べてみると、初代の方がコストがかかる作りになっているような印象。あるいは、単に、2代目で使われているような打ち抜きが出来なかったせいかもしれないのだけれど、ニコンの顕微鏡の変化の流れを見ていると、2代目の方が低コストなんじゃないかと感じてしまう。
