カラーコンパスMFでを顕微鏡にくくりつけてみる

顕微鏡のCマウントにつけていたμ4/3カメラを外してカラーコンパスMFをくくりつけてみた。分光器をつける時は、入射スリットを撮像素子の位置に置くのが正しいだろうとは思うけれど、とりあえず、Cマウントのフランジバックは考えずに、外したCマウントにとりあえず、マスキングテープでくくりつけてみた。

分光測定の手順は前のエントリーで示したので今回はデータだけ。

黒が参照信号で、青が測定したもの。露光時間は3000μ秒(3m秒)で、積算は128回。感度が高いので積算回数を多くしても、測定でいらいらすることはない。

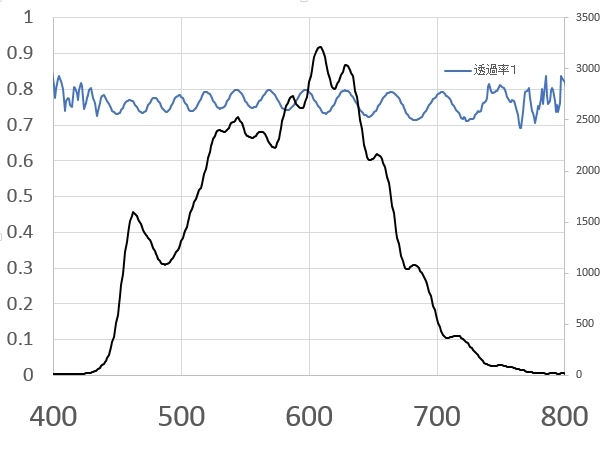

割り算をして参照信号とともにしめすと、

と、それなりに透過スペクトルが測定出来ている。まあ、450nmより短波長は、LED光源を使っている関係で光が来ていないので、まともなデータではない。でも、ノイズが多く見えないのは、オフセットがあるためだろうと思う。

測定したのは、適当に作った液晶用のセル。波打って見えているのはセルギャップに対応した干渉パターンで、これを使うと、セル厚が測定出来る。

測定データにあうように、エクセルの上で手動でフィッティングしてみた。このセル、およそ6ミクロンだと思う。
セルが厚くなると周期が短くなっていく。どこまで取れるかは分解能次第なのだけれど、いずれ、それも確認するつもりだ。
